Подстанция обеспечивает качественное и бесперебойное энергоснабжение инфраструктуры складского комплекса, включая системы освещения, климатического контроля, пожарной безопасности и грузоподъемного оборудования.
Заказчик выбрал ООО «ЮУЭМЗ» как производителя, способного обеспечить комплексное решение задачи: от проектирования до производства оборудования, соответствующего жестким требованиям эксплуатации в условиях горнообогатительного комплекса.
Климатическое исполнение УХЛ1 гарантирует корректную работу всех узлов подстанции при широком диапазоне температур, повышенной влажности и запыленности, характерных для промышленных зон.
Особенности проекта
Ключевой особенностью проекта стала необходимость обеспечения высокой надежности энергоснабжения в условиях непрерывной работы складского комплекса горнообогатительного комбината.
Перед инженерами ООО «ЮУЭМЗ» стояла задача спроектировать и собрать подстанцию, способную работать в жестких условиях окружающей среды. Особое внимание было уделено:
- оптимизации габаритных размеров корпуса для компактного размещения на площадке;
- эргономике компоновки силовых и вторичных цепей;
- подбору комплектующих с высоким ресурсом и отказоустойчивостью;
- обеспечению удобства дальнейшего обслуживания и эксплуатации.

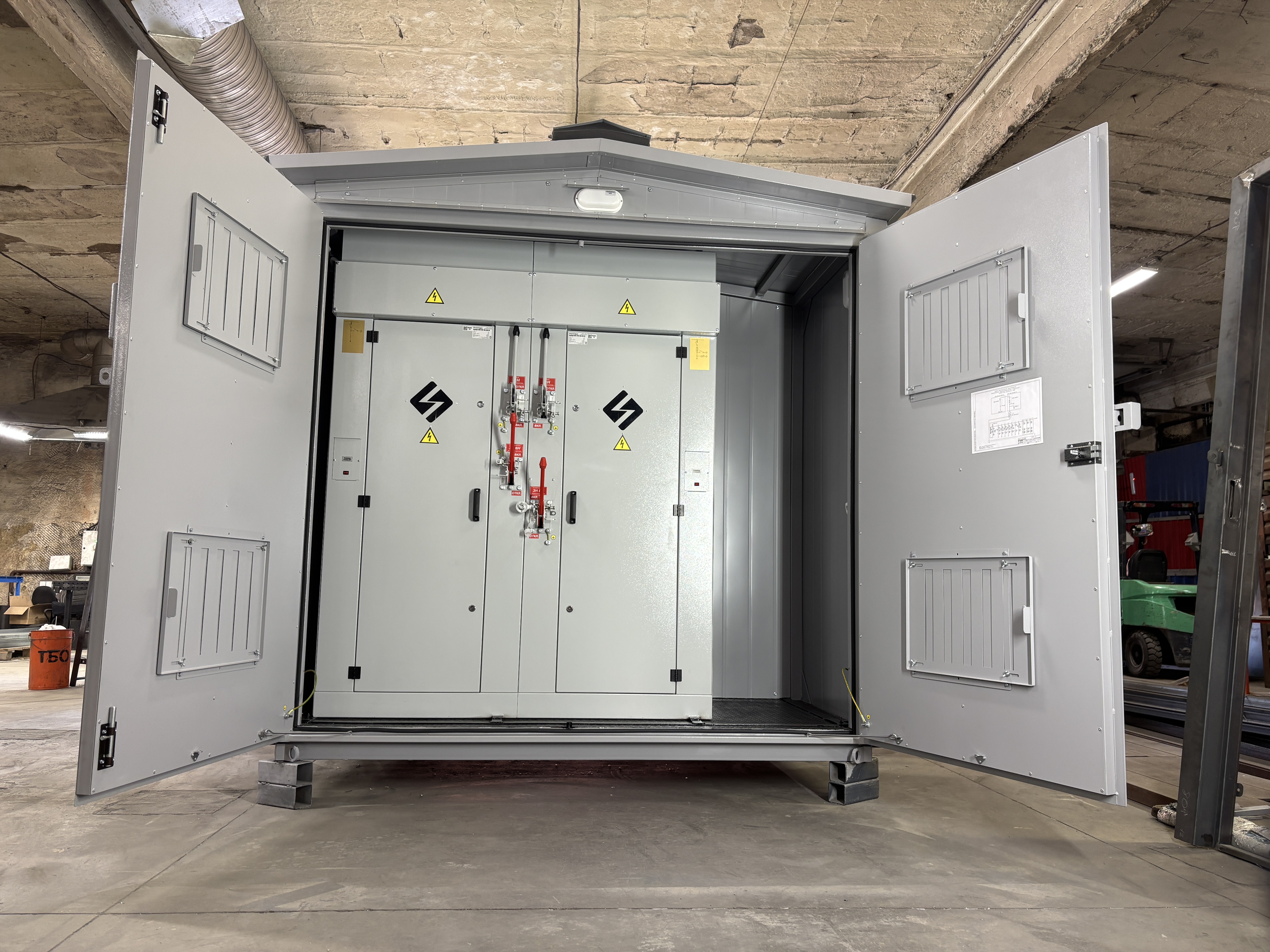

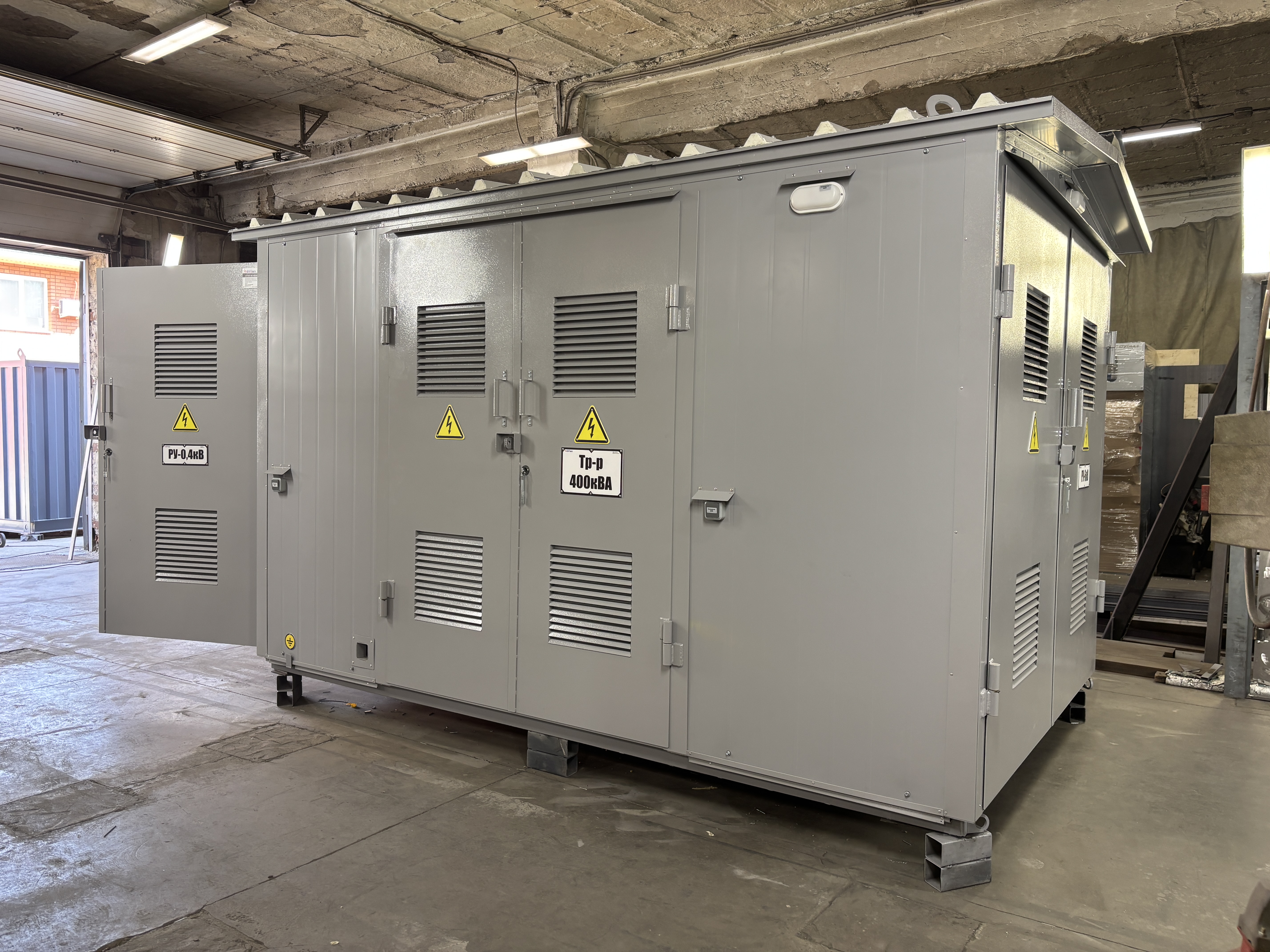

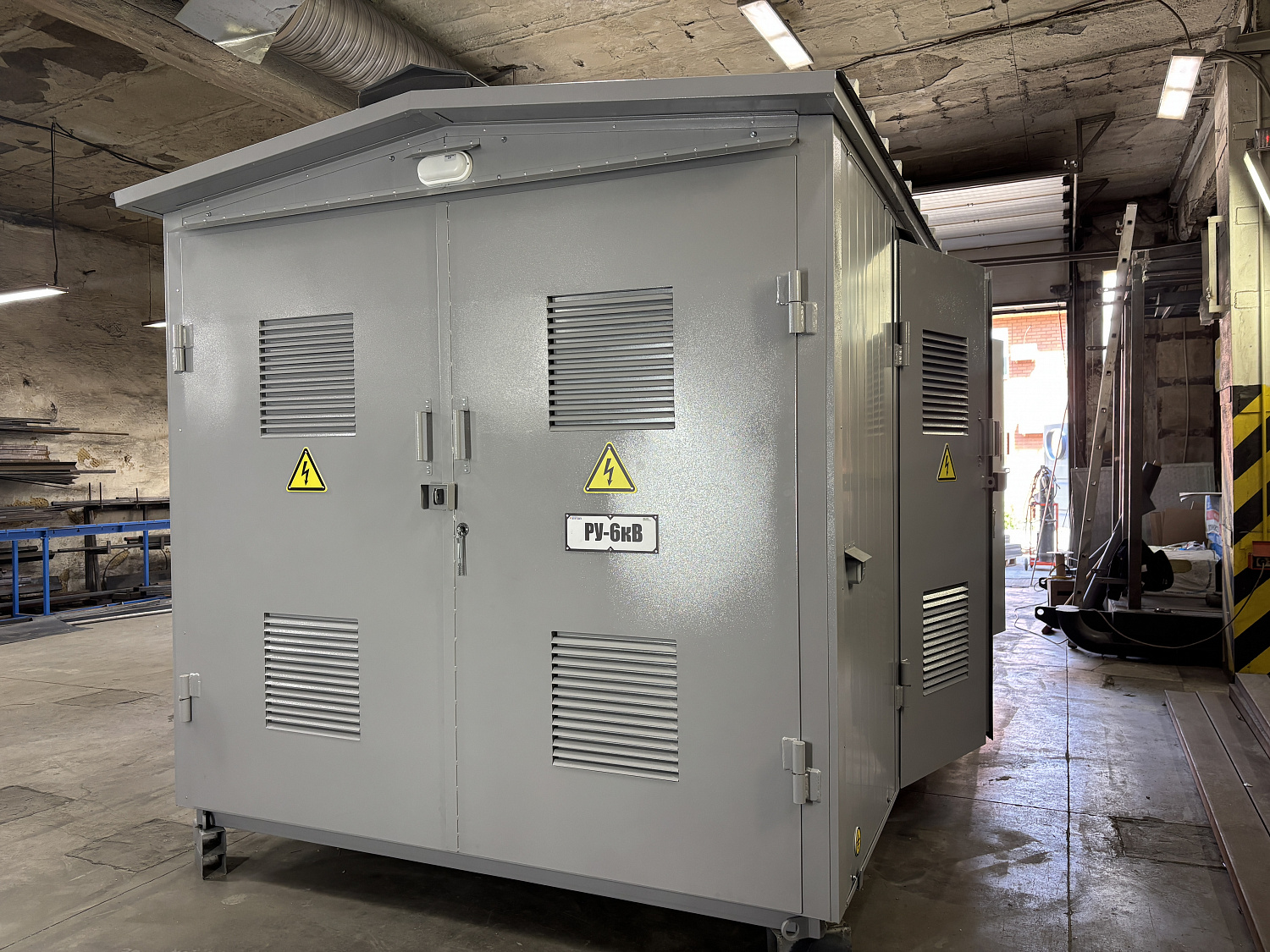

Габаритные размеры подстанции (3600х2450х2320 мм) оптимизированы с учетом подъездных путей для дальнейшего обслуживания оборудования.
Состав поставленного оборудования
Комплексное оснащение подстанции включает следующие технические решения:

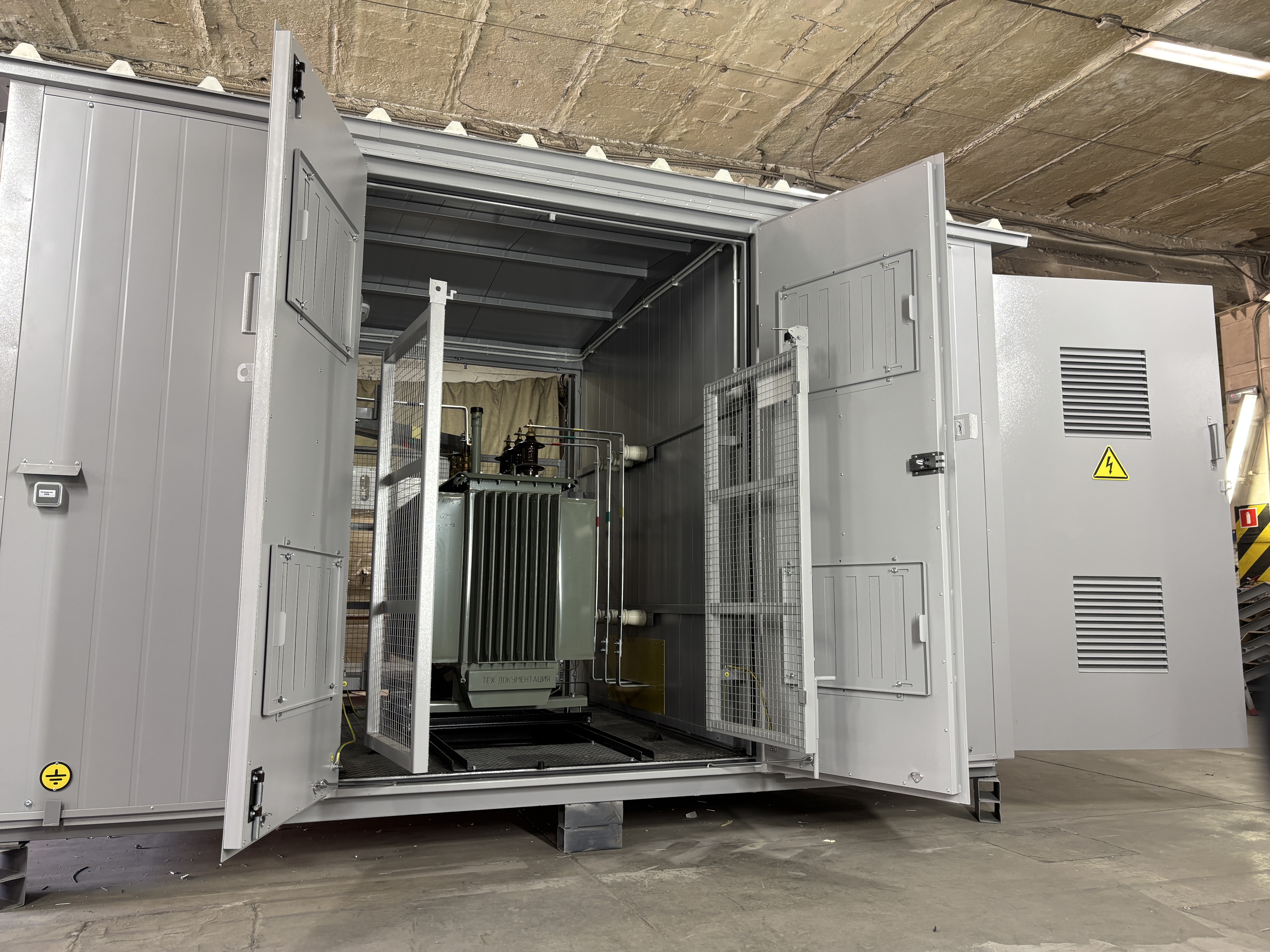

- силовой трансформатор ТМГ-400 (Alageum Electric) с высоким КПД и минимальными потерями холостого хода;

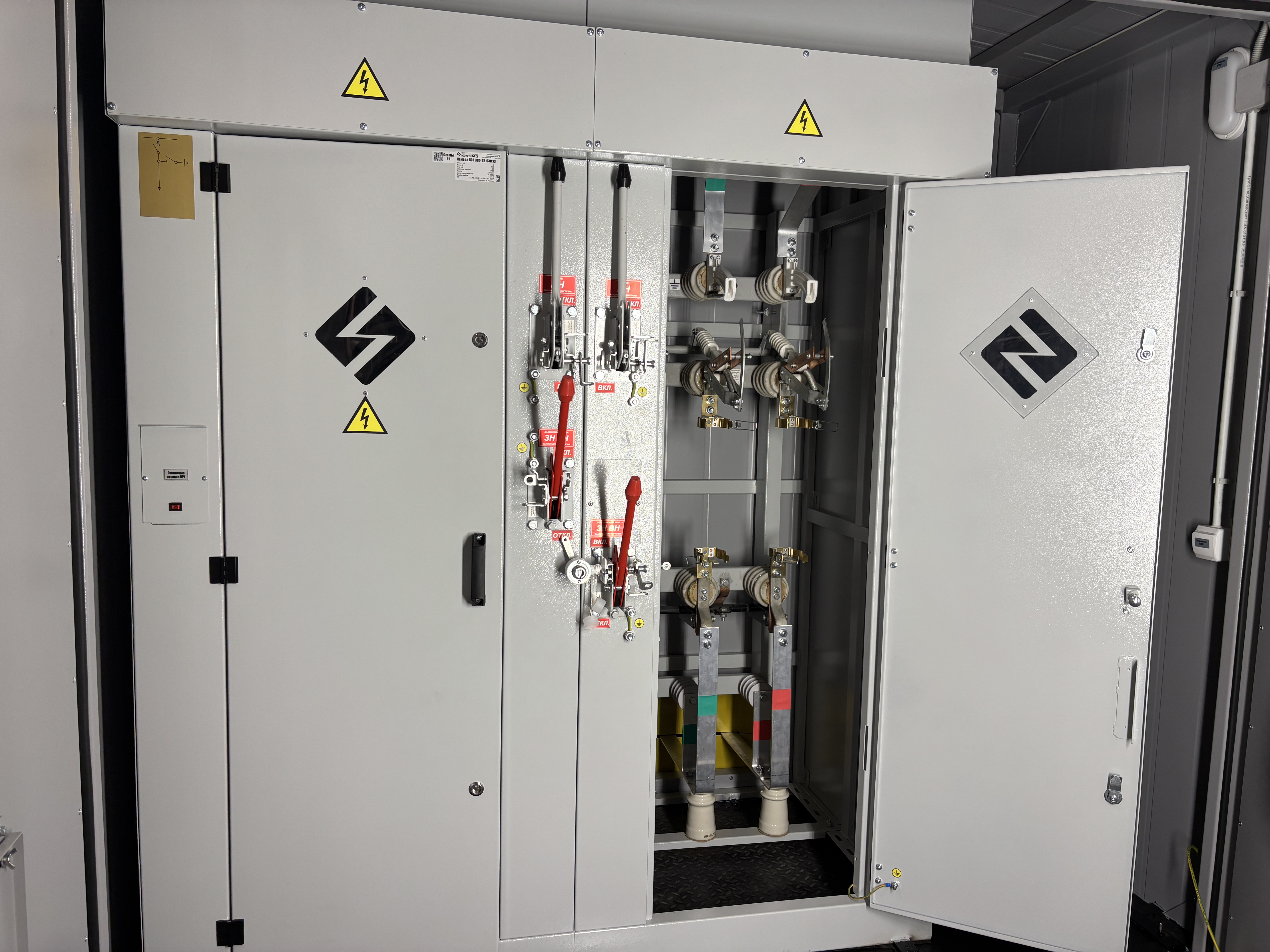

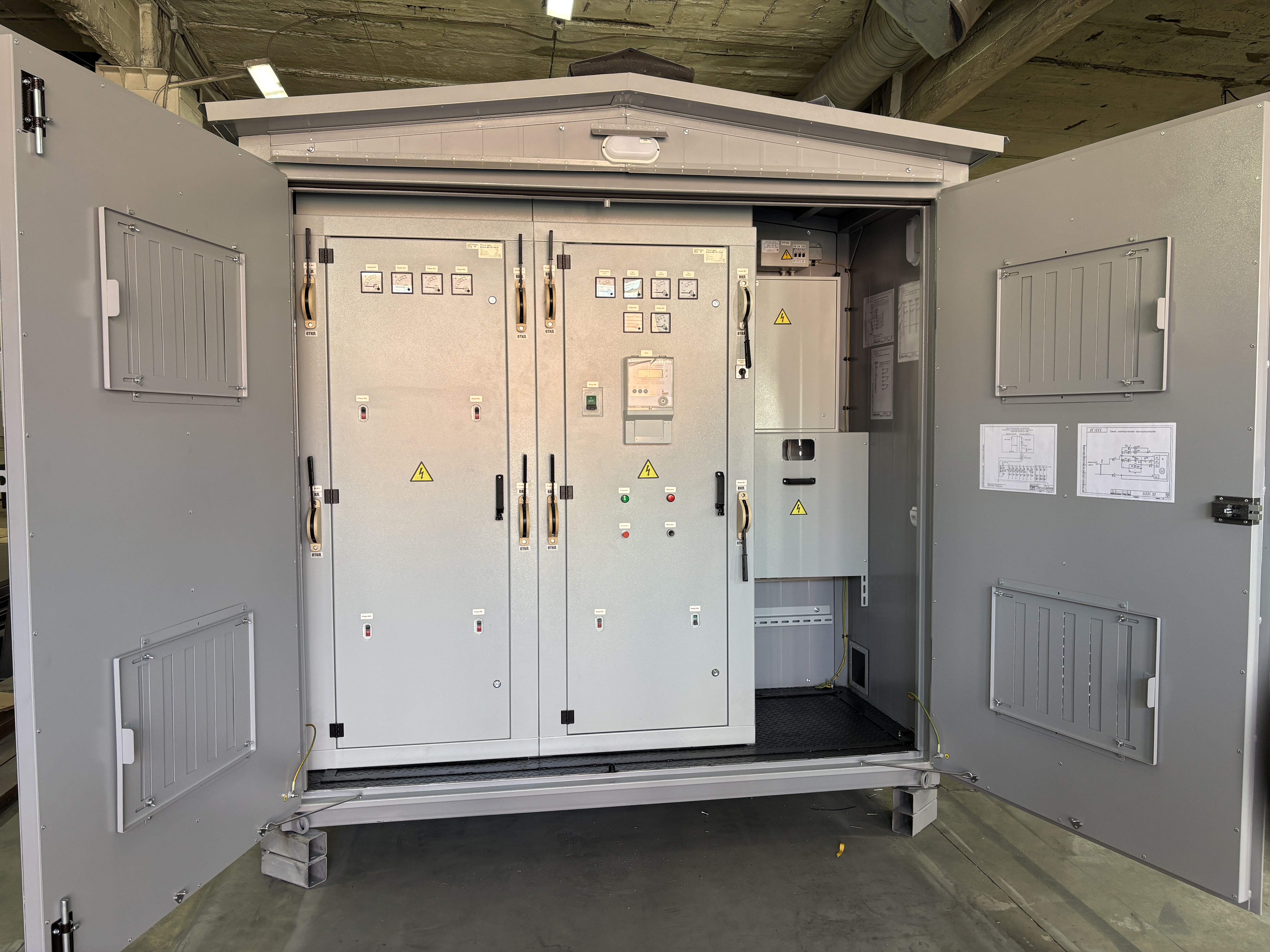

- распределительное устройство высокого напряжения: камеры КСО 393-4Н-630 У3 (со стороны трансформатора) и КСО-393-3Н-630 У3 (вводная камера);
- коммутационное оборудование: выключатели нагрузки ВНАП-10/630 и ВНАЛ (Вологодский ЭМЗ);

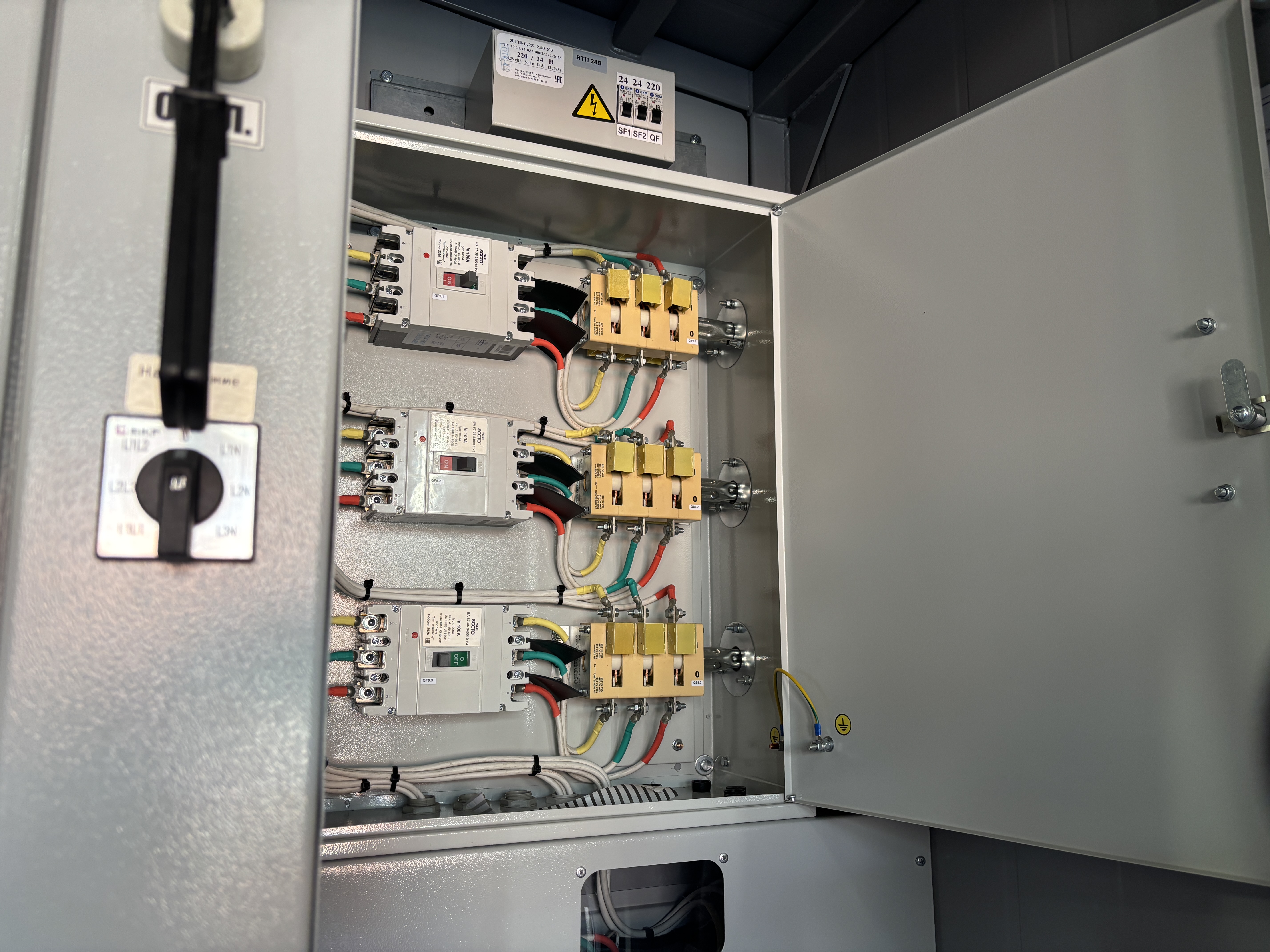

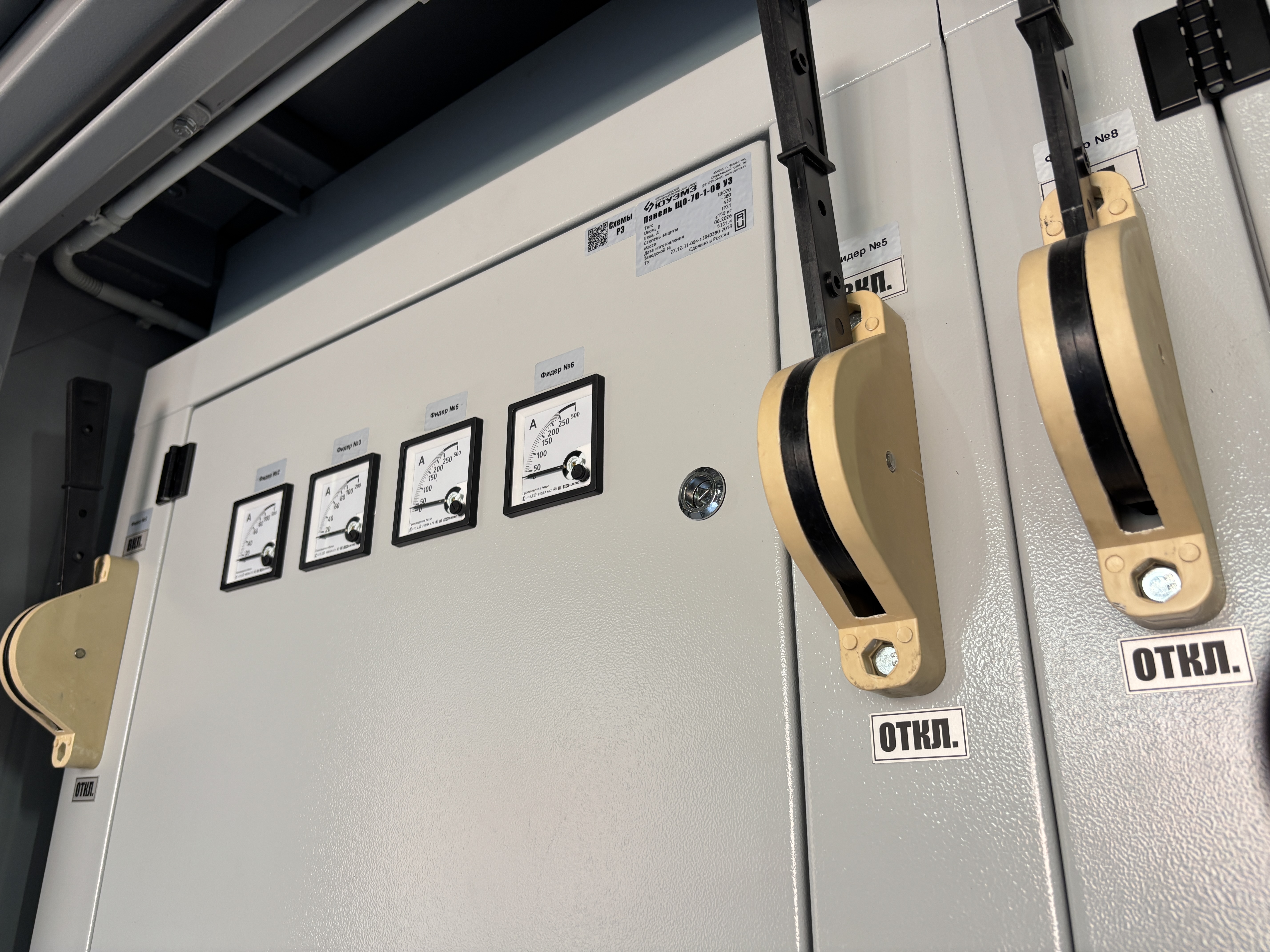

- распределительное устройство низкого напряжения: панель с автоматическими выключателями и разъединителями (Электроконтактор);

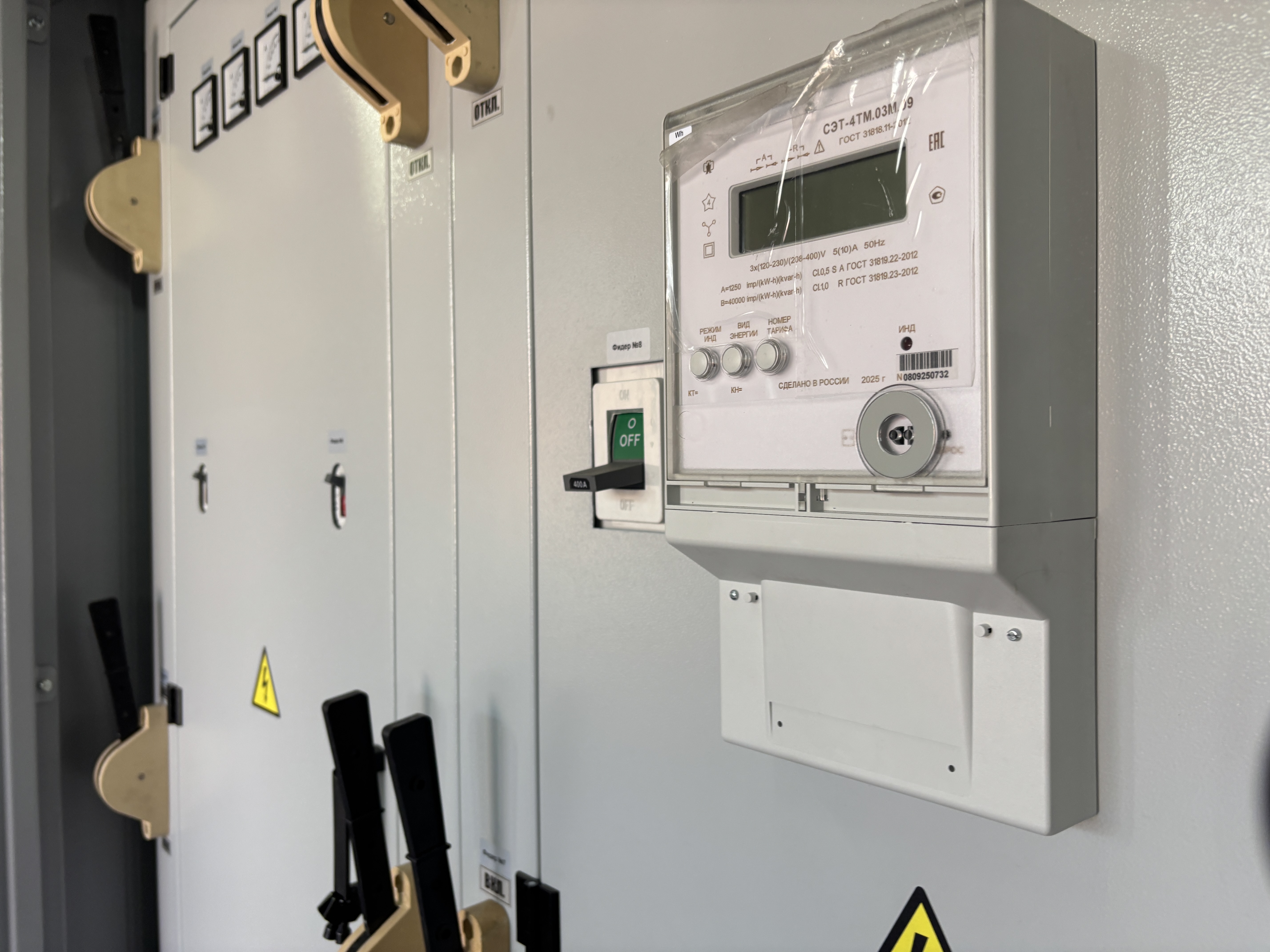

- система коммерческого учета: многофункциональный прибор учета СЭТ (ТехноЭнерго).
Использование комплектующих от ведущих заводов-изготовителей обеспечило высокий ресурс оборудования и общую отказоустойчивость системы.
Подстанция полностью готова к подключению и вводу в эксплуатацию.
Результат реализации
Проект был успешно реализован в согласованные сроки.
- срок производства и сборки составил 45 дней;
- соблюдены технические требования заказчика по климатическому исполнению УХЛ1;
- обеспечена высокая точность сборки и компоновки оборудования;
- применены современные комплектующие от ведущих производителей;
- подтверждено качество производства ООО «ЮУЭМЗ»;
- обеспечено удобство дальнейшей эксплуатации оборудования на объекте.
Видео о проекте
Обзор комплектной трансформаторной подстанции КТПНУ-КК-400, отгруженной для горнообогатительного комплекса.
